中央空调集控系统解决方案

▎系统简介

随着智能建筑的兴起以及人们生活水平的提高，在建筑中大量采用了空调系统及相关设备，规模日益庞大，空调系统成为智能建筑中楼宇自动化的一个非常重要的组成部分。空气调节技术己成为我国科学技术发展中的重要学科，近年来，空气调节技术在国民经济各个领域和人民生活的各个方面得到了广泛应用。空调即空气调节，主要是通过一定的空调设备和调节手段对空气进行处理。空气调节的任务就是在任何自然环境下，将室内空气维持在一定的温度、湿度、气流速度以及一定的洁净度，在各个行业、各个部门中得到了广泛的应用。

▎系统组成

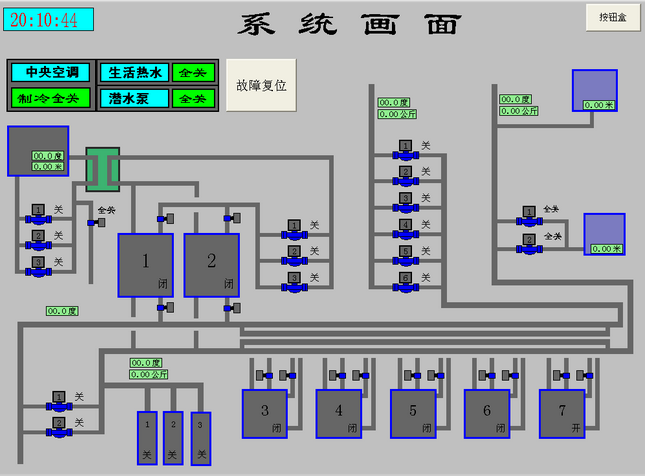

本自控方案采用工业级控制器PLC（可编程序控制器）为核心的控制系统，所有的逻辑控制功能均由程序完成，简化了外围电路，极大的提高了系统的可靠性。并具有动态画面监控系统，监控显示采用触模式液晶显示屏，操作简单方便。本系统能够对温度、压力、液位、设备状态等现场参数进行采集、显示，并根据工艺要求自动控制机组、水泵、电动阀、风机等机房内所有设备的运行，能够连续记录系统数据，方便管理人员查阅，能够自动判断系统及设备的故障，并发出声光报警。整套系统可以做到完全自动控制，无需人为参与。

本自控方案所有配件均采用工业级产品，主要部件均为国际国内知名厂家的产品，所有配件都经过多年在各种项目中长期使用测试过,完全能够保证系统在恶劣的环境中长期稳定可靠的运行。同时本公司可提供最优化的机房配电系统及整体解决方案，并可根据用户要求设计其他功能。

▎系统功能

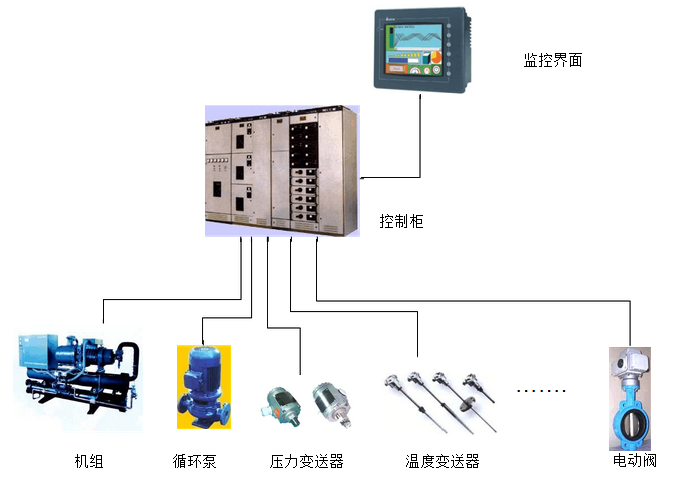

自控系统方案的中央计算机采用工业微机，为金属全密封工业机箱，配备可连续工作的工业电源及PC完全兼容主板，能适应较为恶劣的工业现场，并能满足长时间不间断工作的要求。系统总体结构参见下页所示，主系统下辖4个子系统：开关量输入/输出模块，用于控制水泵、风阀、风机的开关量输出，及上述设备的运行状况检测、故障检测和液位开关检测。模拟量输入/输出模块，用于对模拟量信号的检测，及对调节阀等设备的模拟量输出。中央控制单元可通过RS485通讯接口，实现热泵机组内部参数的读取。现场总线集线器，用于对所有集成式数字传感器输出信号的采集。子系统由可编程控制器（PLC）组成，中央控制单元与各子系统之间由RS485通讯接口实现数据交换。
