低温蒸发结晶(MVR)集控系统解决方案

▎系统简介

MVR（mechanical vapor recompression ）是机械式蒸汽再压缩技术的简称。MVR是利用蒸汽压缩机压缩二次蒸汽，将电能转换成热能，提高二次蒸汽的焓，被提高热能的二次蒸汽进入蒸发器进行加热，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。

▎系统组成

系统通过西门子中型S7-300系列PLC 、研华工控机+西门子WINCC组态等形式对整个MVR系统的温度、压力、流量、液位、压缩机、泵、调节阀、电磁阀、油站等进行监测和控制，保持MVR系统的稳定、高效运行。

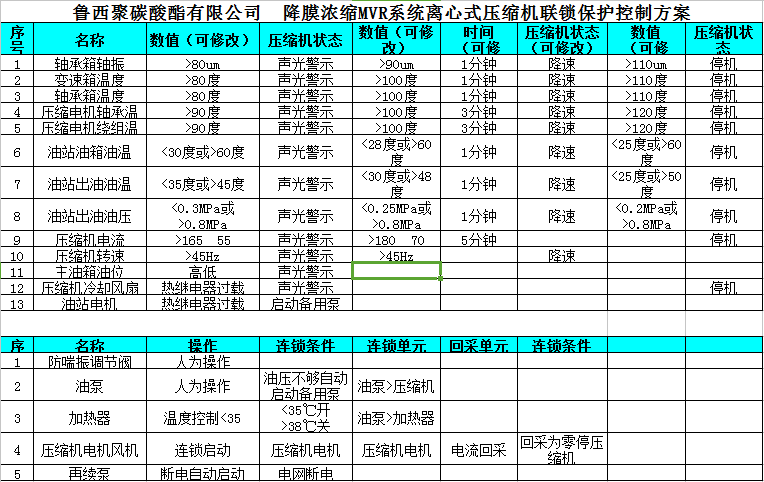

▎系统保护要点

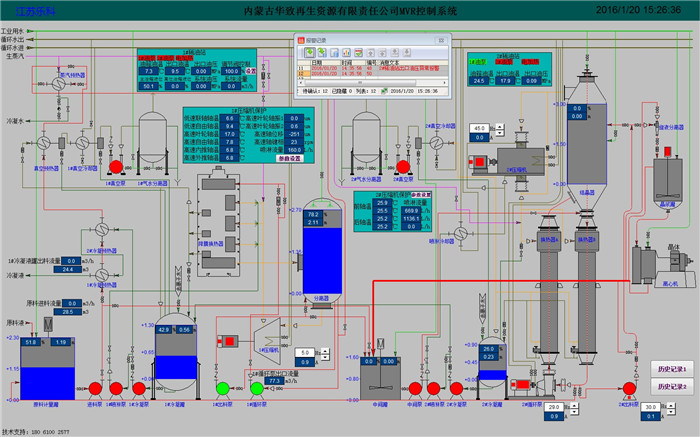

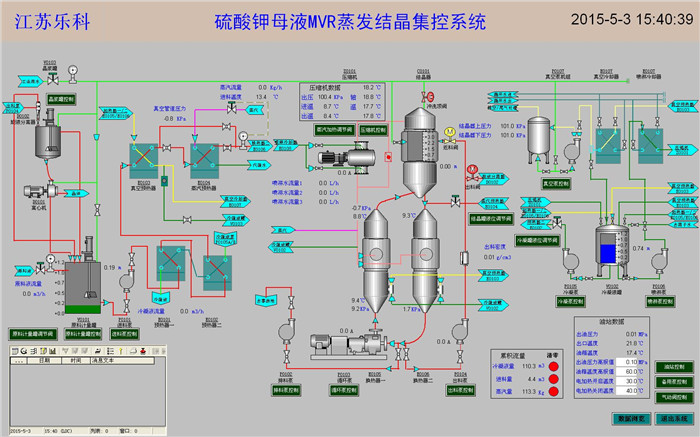

▎系统运行画面
