链条锅炉控制系统解决方案

▎系统简介

锅炉作为能源动力转换的重要设备，其整个运行状况对于生产的安全，稳定高效具有决定性的意义。对于链条炉，和其他类型的锅炉相比较，它的主要特点是运行较为稳定，负荷可以教大范围的提升。但是其教大的滞后反应，决定了在调节控制方面的难点。较多的燃料供给设备，风烟配比情况，顺序启动和紧急停炉的顺控问题，一直是各应用厂矿，科研单位，及自动化行业不断优化的主题。我公司经过长期的现场实践总结，对于链条锅炉，我们开辟了独到的整体控制模式，运行效果非常理想。

▎系统组成

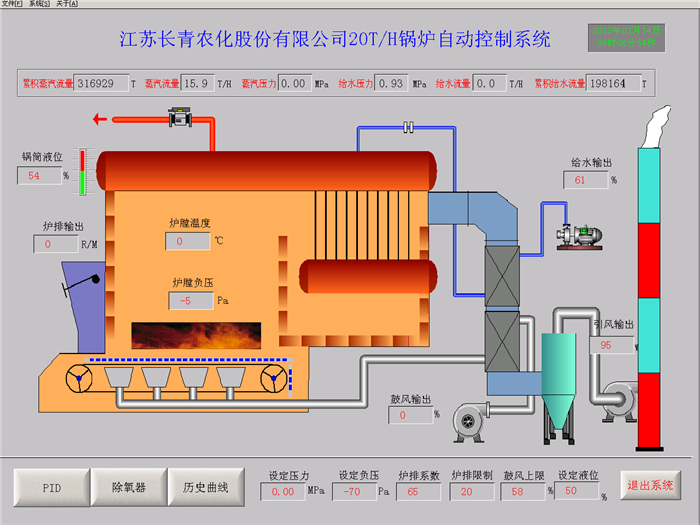

1、HMI（人机界面，工控机/触摸屏）

人机界面作为直接显示锅炉的参数状态、运行情况和对锅炉进行各项设置，可以采用进口如西门子、三菱等品牌，也可以使用国产如昆仑通态、威纶通等品牌。

2、PLC（可编程逻辑控制器）

PLC主要用来对锅炉的蒸汽压力、蒸汽流量、锅筒液位、给水流量、炉膛负压、炉膛温度、排烟温度等进行监测和报警，对引风机、鼓风机、炉排等设备进行调节控制，以期达到使锅炉稳定运行的目的。可以采用进口如西门子、AB、ABB、三菱、欧姆龙等品牌，也可以采用国产品牌如台达、信捷等品牌。

3、二次仪表

当自动运行系统出现故障而不能及时修好时，可以使用锅炉的手动控制启炉燃烧，使用二次仪表对锅炉进行主要参数的在线监测，防止生产停止。

4、变频器

变频器作为速度调节和电机保护装置，在自动运行时显得尤为重要，炉膛负压、锅筒液位、蒸汽压力的稳定，是靠对这些变频器的调节来稳定的。
